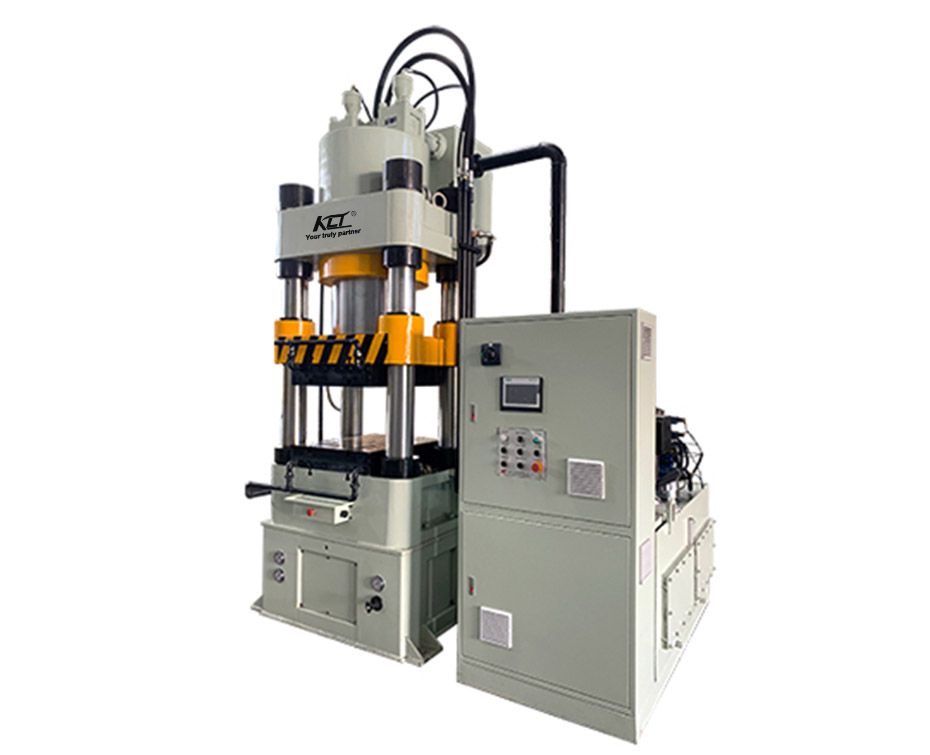

產品特點/ Product features
1、采用四柱結構，工作臺面小，機身強度高，可靠性強；
2、液壓控制采用插裝閥集成控制系統，動作穩定，使用壽命長，沖擊力小；
3、獨立的電氣控制系統，采用西門子控制；
4、采用伺服馬達以滿足高速高壓的工藝要求及對速度壓力變化需求；
5、框架式機身采用四角八面導軌導向，導向精度高，運行平穩，靜音效果佳；
6、采用進口光棚尺及壓力傳感器進行位置與壓力監控，提高壓制與位移精度；
適用范圍/ Scope of application
適用于轉向桿、連桿、減震筒軸類、齒形類、板類零件擠壓成形。成形精度高，節省材料，可配加熱系統，也可適用熱擠壓冷領域。
技術參數/ TECHNICAL PARAMETER
項目 | UNIT | 200 | 300 | 500 | 650 | 1000 |
主缸公稱力 | Ton | 200 | 300 | 500 | 650 | 1000 |
回程力 | Ton | 36 | 30 | 57 | 65 | 66 |
下頂出力 | Ton | 30 | 30 | 50 | 50 | 60 |
系統最大壓力 | Mpa | 25 | 25 | 25 | 25 | 25 |
滑塊行程 | mm | 400 | 450 | 500 | 500 | 500 |
下頂缸行程 | mm | 200 | 200 | 200 | 200 | 200 |
滑塊距工作臺最大開口 | mm | 900 | 900 | 1000 | 1100 | 1100 |
工作臺距地面高度 | mm | 1000 | 1000 | 1030 | 1200 | 1350 |
工作臺有效面積 | 左右（柱內） | 550 | 550 | 650 | 800 | 900 |
前后（邊沿） | 650 | 650 | 750 | 900 | 950 | |
活動工作臺速度 | 快下 mm/s | 300 | 250 | 230 | 230 | 300 |
工進 mm/s | 12-30 | 10-20 | 8-16 | 8-16 | 10-20 | |
回程 mm/s | 300 | 300 | 250 | 250 | 300 | |
機器外形尺寸 | 左右 | 1980 | 2090 | 2295 | 2485 | 2650 |
前后 | 1800 | 1880 | 2290 | 2290 | 2350 | |
高 | 3520 | 3630 | 3900 | 4265 | 4500 | |
電機功率 | KW | 16x2 | 22x2 | 29x2 | 29x2 | 39x2 |
